Il faudrait que j'aille à la piscine dans une heure.
J'ai ZÉRO envie.
J'espère que je vais pas me renfermer encore plus

☺️

🙂
Je reconnais que j'étais tout de même assez heureux d'y être arrivé. Et puis elle a plein de souvenirs cette montre c'est chouette de la faire durer !
(les gens qui réparent vraiment vont démonter le mouvement lui-même, et je pense que c'est une précision et une minutie dont je ne peux que rêver)

En fait il y avait assez peu d'opérations très délicates (et ce sont celles que j'ai un peu ratées), pas de mini vis à mettre en place tout en maintenant des pièces mobiles qui ne devraient pas bouger.
Le plus casse pied ça a été de remplacer l'anneau en plastique, et de remettre les aiguilles.

Ça m'a pris plus de temps que l'autre fois. Je m'en veux d'avoir fait une ou deux erreurs par manque de réflexion, mais j'ai tout de même réussi, je pense.
Ils sont cool ces mouvements automatiques, même celui-là qui est vraiment rudimentaire sans décoration ou fioriture.

Merci Gru c'est gentil 🤍

Merci !

Il est chouette, Geffray

Geffray

Ça me semble une saine idée

*LES fondamentaux
Zutéflute

Oui je sais tout le monde (y compris peut-être même moi d'ailleurs, je me rappelle plus) a déjà fait cette blague les 3 derniers coups mais je vois pas pourquoi on se fatiguerait plus qu'eux à trouver du nouveau

Espérons que le nouveau ministre de l'éducation aura à cœur d'enfin remettre mes fondamentaux au centre de l'école

😄
(en réalité je suis très admiratif des images de travaux que tu partages)

J'ai de petites loupes de précision, mais je ne m'en suis servi que pour les aiguilles, d'abord voir leur position avant de les enlever et puis les aligner précisément en les remettant en place.
Quand j'ai dû utiliser la lumière artificielle à la fin ça a été un peu plus dur.

Merci !
Comme je dis ailleurs je suis vraiment à la limite de ce que je suis capable de faire.

Ça m'a pris 3 bonne heures avec qq pauses.
J'ai pas trop fait de bêtises sauf aveec les aiguilles et aussi un peu rayé le disque des dates mais ça se voit pas.
Mais je suis vraiment à la limite de ma dextérité, c'est plus une fin qu'un début, je pense pas que je ferai plus difficile.

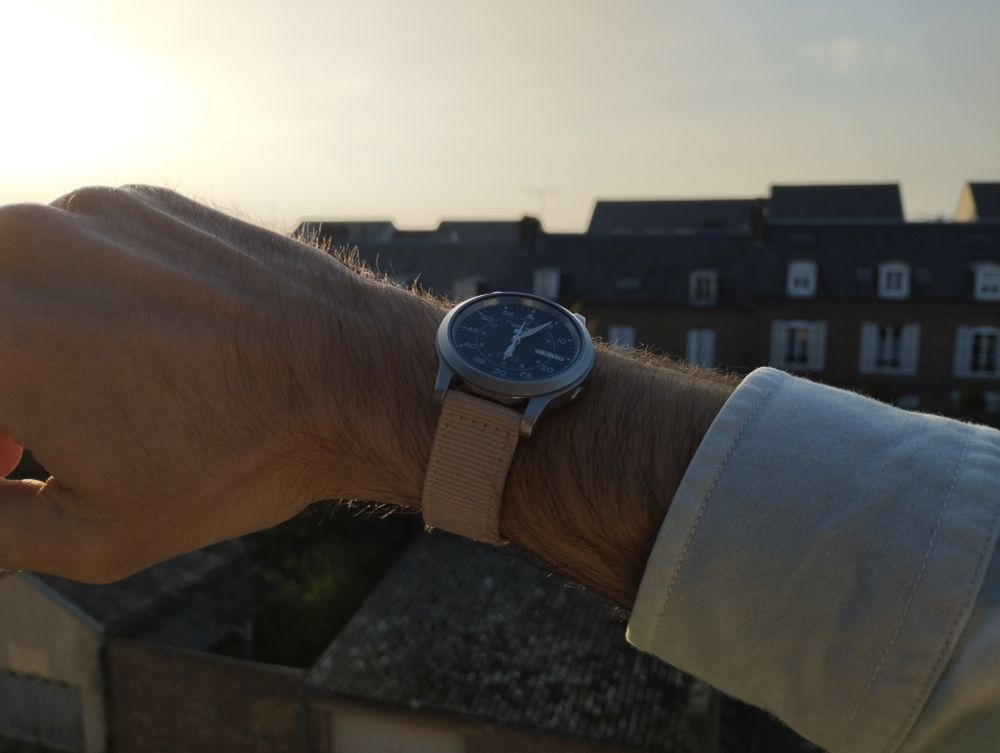

La montre à mon poignet droit, photographiée sur mon balcon à contrejour.

si la couronne d'origine n'est pas prévue pour et est trop petite. Mais en tout cas elle tourne bien.
J'ai remis les joints (couronne et couvercle) d'origine car je n'avais pas les pièces de rechange.
Voilà !
J'espère qu'elle m'accompagnera qq années encore, c'était sympa à faire et je l'aime bien.

La couronne en place, ne dépassant cette fois que de 2 mm

La couronne en place, pile à la bonne longueur et bien en place contre le bord de la montre.

La tige sans la couronne à côté d'une goutte de colle bleue sur une feuille de papier.

Image 1, première coupe, encore 2mm trop longue. Au 2e essai j'étais pile bien.
À présent je vais visser définitivement la couronne sur la tige en la fixant avec une colle spécifique pour pas de vis.
Je vérifie que tout fonctionne bien une dernière fois. La montre peut à présent être remontée même

La couronne avec la nouvelle tige vissée dessus, on voit qu'elle est bcp plus longue.

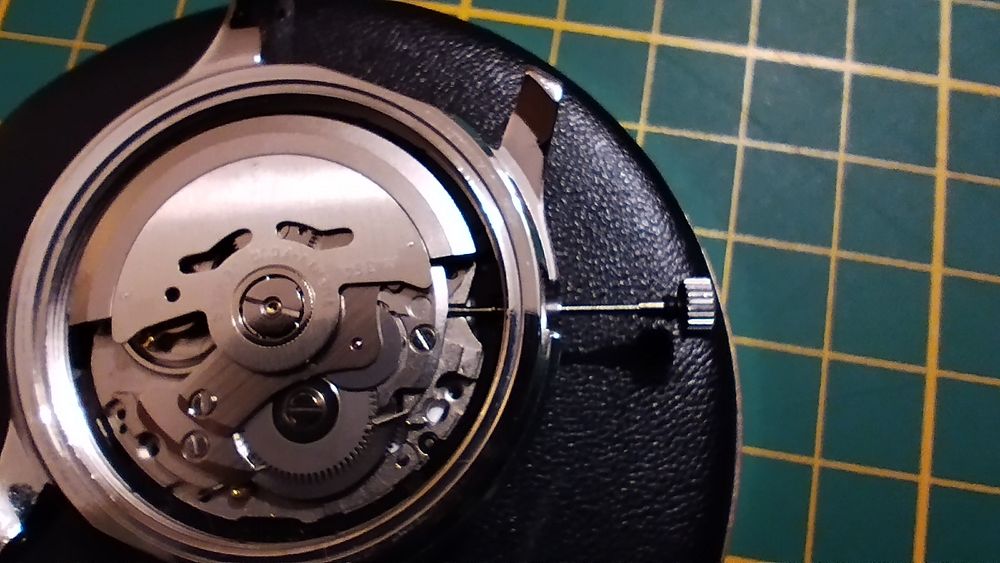

La couronne installée dans le mouvement qui est à nouveau en place dans le boitier, mais elle dépasse pour l'instant d'un centimètre

Je chauffe la couronne au briquet pour détacher l'adhésif qui la maintient, et je dévisse la tige. Mais on voit bien que la nouvelle tige est trop longue : elle doit être coupée à la bonne longueur. Pour cela je la visse sur la couronne que je mets en place, et je mesure le surplus avant de couper.

La couronne d'origine dont je viens de dévisser la tige. Celle ci est posée à côté de la nouvelle, plus longue, et de la couronne provisoire visible au post précédent, sortie du mouvement

Dernière modification importante : la tige de couronne doit être intervertie. En effet le nouveau mouvement a 2 fonctions supplémentaires: on peut stopper l'aiguille des secondes pour régler précisément, et le remonter avec la couronne là où l'ancien ne se remontait que par le mécanisme automatique.

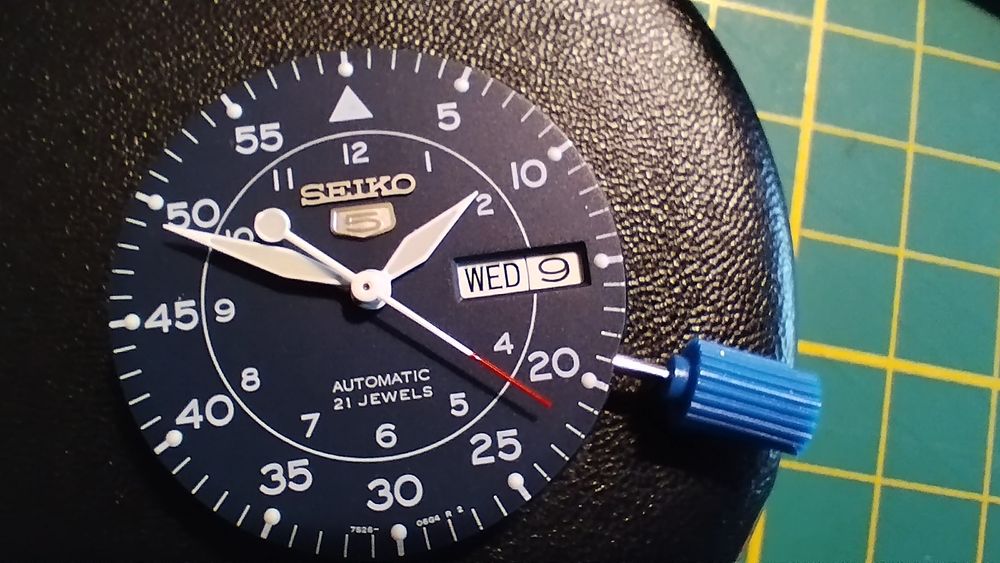

Cadran de nouveau sur le mouvement, avec les aiguilles en place.

Je peux à présent remettre le cadran, puis les aiguilles 1 à 1, en m'assurant de bien les aligner pour que la date tourne à minuit.
J'ai un peu tordu (et égratigné, mais ça ne se voit pas) les aiguilles soit en les retirant soit en les installant et j'ai dû tricher pour qu'elles ne se touchent pas.

Le nouveau mouvement avec la roue anglais-espagnol et l'anneau plastique noir, et une couronne provisoire avec un embout en plastique bleu

Plus important, je dois aussi intervertir les anneaux en plastique (noir à l'origine, gris sur le nouveau) qui cerclent le mouvement car ils ne sont pas identiques et seul l'ancien correspond à la dimension du boîtier. Voici le nouveau mouvement avec la vieille roue de date et le bon anneau.

Un tout petit clip en forme de C, détaché du pignon central et posé à côté de la montre

La roue centrale des jours est enlevée, on voit une partie du mouvement en dessous et notamment une toute petite roue blanche à dents courbées qui actionne le disque des jours

Vous avez sans doute remarqué que les jours sont en anglais et espagnol à l'origine, anglais et Kanji sur le nouveau. Je pourrais laisser mais je veux garder la date d'origine. Il faut enlever le tout petit clip en C, et la roue centrale se détache (attention à la minuscule roue dentée en dessous)

Deux mouvements mécaniques, comme décrits dans le post. Sans cadran, on voit les roues de date (1 à 31) et de jours (Monday-Sunday + une autre langue) Le nouveau est encore dans un sachet transparent. J'ai posé un cure-dents à côté du vieux pour garder une trace de l'orientation.

Le mouvement d'origine, nu, et dans le sachet plastique le nouveau.
Mais
Pas un échange standard, celui d'origine n'est plus fabriqué et je vais le remplacer par son "successeur", qui en est une évolution avec qq différences et fonctions supplémentaires (voir après). Je dois intervertir qq pièces.

Le mouvement est sorti du boîtier, ce dernier est posé sur le tapis vert et le mouvement sur le coussinet, cadran vers le haut. Les aiguilles sont encore en place. On voit aussi la complication Jour+Date (elle affiche WED 24)

Le mouvement vu de côté, tenu entre mes doigts gantés. On voit les 3 aiguilles emboîtées sur le pignon (l'axe central), d'abord l'aiguille des heures, puis les minutes et enfin les secondes.

Le mouvement reposé sur le coussinet, avec les 3 aiguilles ôtées et posées à côté.

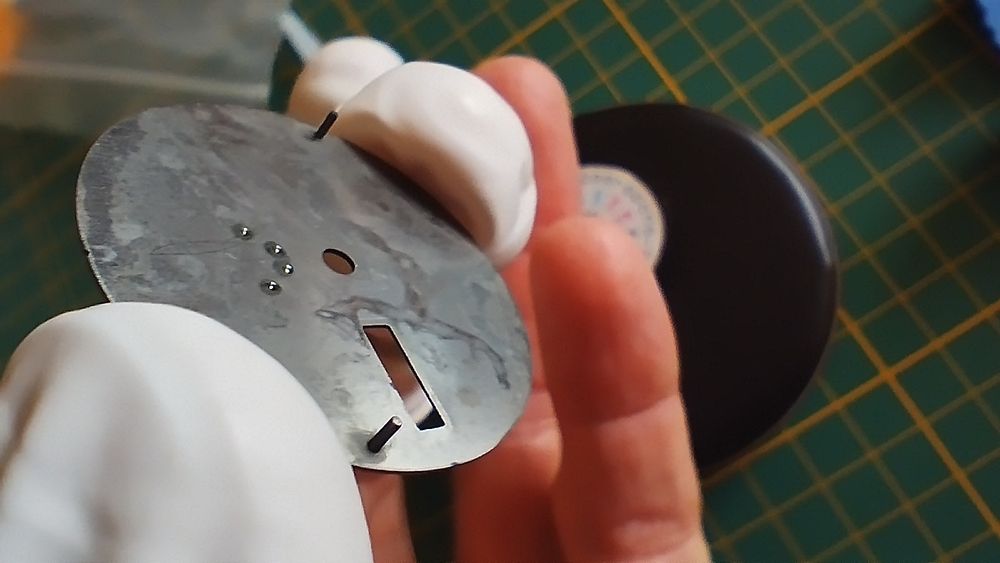

Le cadran en métal tenu entre mes doigts, en montrant le revers en métal brut avec 2 toutes petites tiges qui servent à le mettre en place.

Je peux ensuite (en tirant doucement) sortir le mouvement qui n'est plus maintenu. Photo pour garder une référence de la hauteur des aiguilles sur le pignon central, avant de les retirer avec la pince sur 1e post. Ensuite je soulève doucement le cadran pour le séparer et je mets tout à l'abri.

c'est une "field watch" qui s'inspire des montres militaires américaines.

pendant la 2de guerre mondiale, d'où leur nom de "flieger". Celle-ci avec les minutes sur l'extérieur et les heures à l'intérieur sont de "Type B", il y avait aussi un "Type A" avec seulement les heures. Par contre elles étaient bcp plus grosses.
Celle que j'ai réparée il y a 2 semaine (la noire)

Non tu as raison c'est pas évident
Je veux dire que ce sont des cadrans au départ dessinés pour usage militaire, donc généralement bien lisibles (blanc sur noir ou l'inverse) avec des chiffres clairement imprimés, et le détail des minutes. Ici c'est inspiré de montres de pilotes allemandes >
