That red line in the chart, is that isolation or directivity? Nice directional coupler btw.

Nice picture of a delicate thru connector.

Dat is niet raar want die partij is niet meer de rationele partij die het 10 jaar geleden nog was. Het is een ideologische sekte geworden.

?

Dat is mijn dagelijkse habitat. Goed om te zien dat het gepromoot wordt!

Ah ik ben niet de enige! Heb maar een paar extra usb-c kabeltjes besteld.

Both ports (1 and 3) can be used as CPL port (because they are isolated from each other). Usually, the balun side is used as the input side and the other one as the CPL port because it has a better VSWR (due to the absence of a balun). But in the end it is application depend.

The picture shows the first production model (DIRCPL-BR1-16-10-6000). The resistors are hard to discern (0201 and 0402 footprints), but the balun is clearly visible. This coupler has an insertion loss of 2 dB, a directivity of -30 dB, and an operating range from 10 MHz to 6000 MHz.

Parasitic Inductance
The second issue stems from the parasitic inductance of R3, which imposes a high-frequency limit where parasitic inductance significantly increases its impedance. This problem is exacerbated in couplers with low insertion loss, as such designs require lower R3 values.

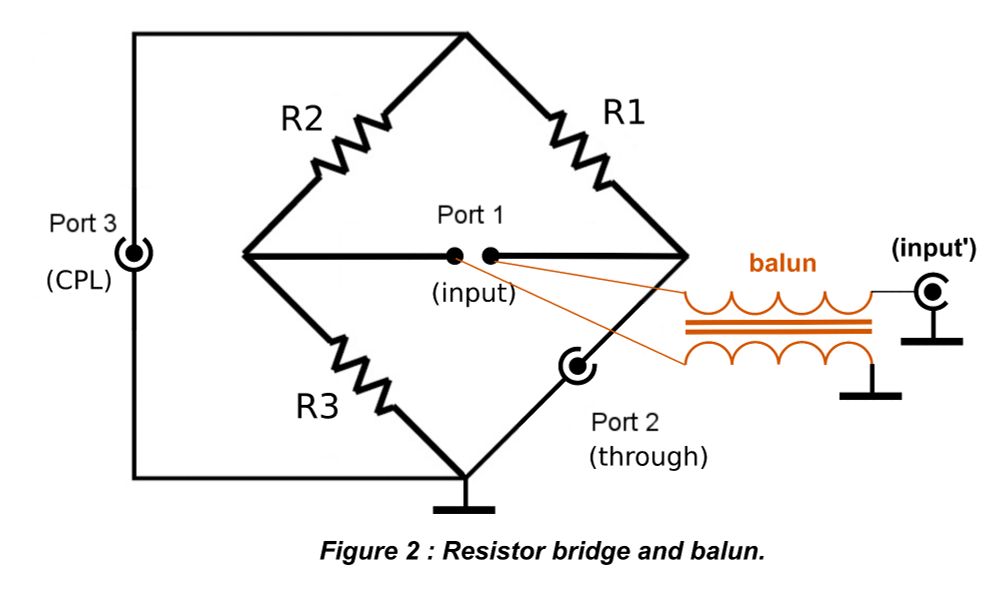

In practice, resistor bridge couplers face several challenges. The first challenge arises because the input port (port 1) is balanced. Therefore a balun is required. It sets a lower frequency limit and, more problematically, can disturb the bridge balance because it operates in parallel with R3.

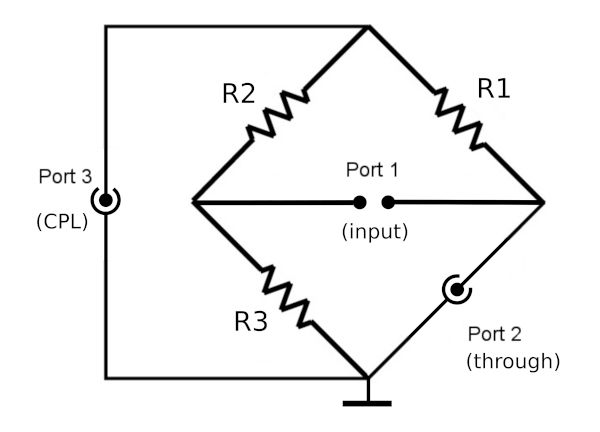

Now, the question arises: how can such a device be designed to achieve good directivity over a wide frequency span? The solution is to use a balanced resistor bridge. Because it relies on resistors, this design achieves a bandwidth starting at DC and extending easily into double-digit GHz.

For a coupler to function accurately, it is crucial that the power at the input port does not interfere with the CPL port, where the reflected power sample is presented. The former interferes with the latter, and the difference in magnitude defines the accuracy of the coupler (Directivity).

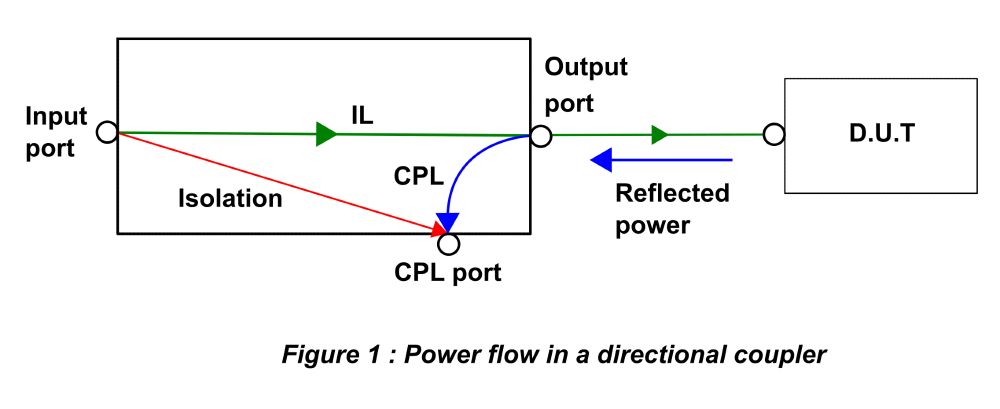

These couplers are used to measure incident or reflected power. They are utilized in VNAs, antenna analyzers, and laboratory settings to measure output power or impedance mismatch using a spectrum analyzer. Figure 1 illustrates the power flow when a coupler is used to measure reflected power.

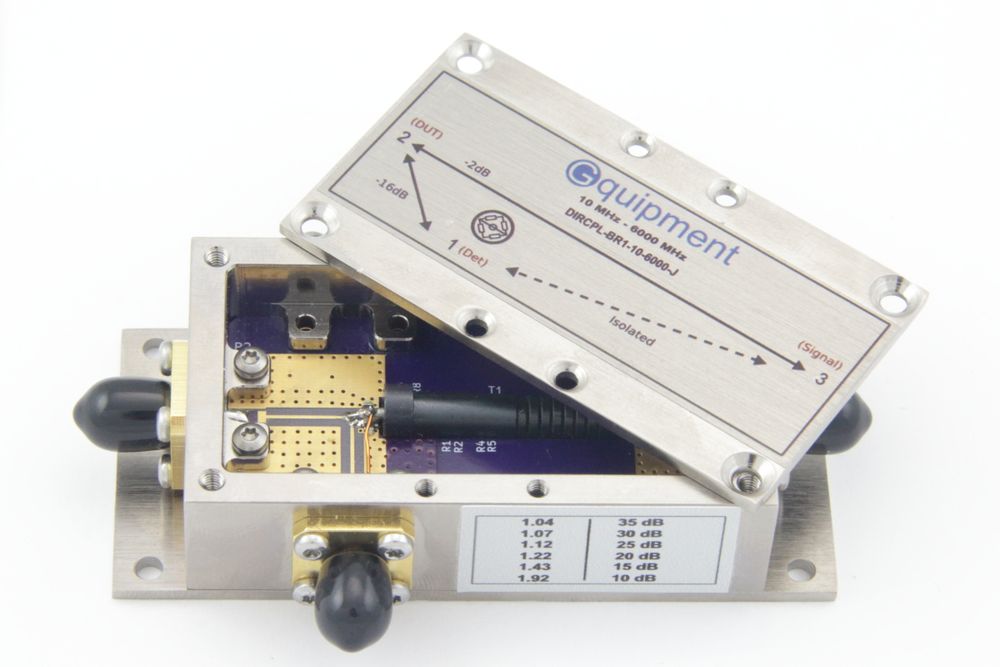

What's inside a wideband directional coupler? The lid of the box lifted. A thread🧵..
#RFDesign #KiCad #RFEngineering #gquipment

We spraken oa @marleenstikker.bsky.social over de wil van velen om nu eindelijk écht afscheid te nemen van WhatsApp, Insta of X. Stikker is positief: over 5 jaar is big Tech niet meer dominant. Sorry, paywall. Maar wel hier het kader meer de alternatieven www.volkskrant.nl/tech/is-het-...

Mijn ervaring op X is dat als het er echt toe doet een gesprek niet mogelijk blijkt te zijn. Maar ik ga X verlaten vanwege het manipulatieve algoritme. Dat is de bron van de polarisatie.

Begrijpelijk. Reacties op X zijn intenser. Maar wel zonder elkaar echt te bereiken..

Als je content goed is zullen volgers zeker verhuizen. Geef ze wat tijd, kondig het aan en heb vertrouwen in de kwaliteit die je levert.

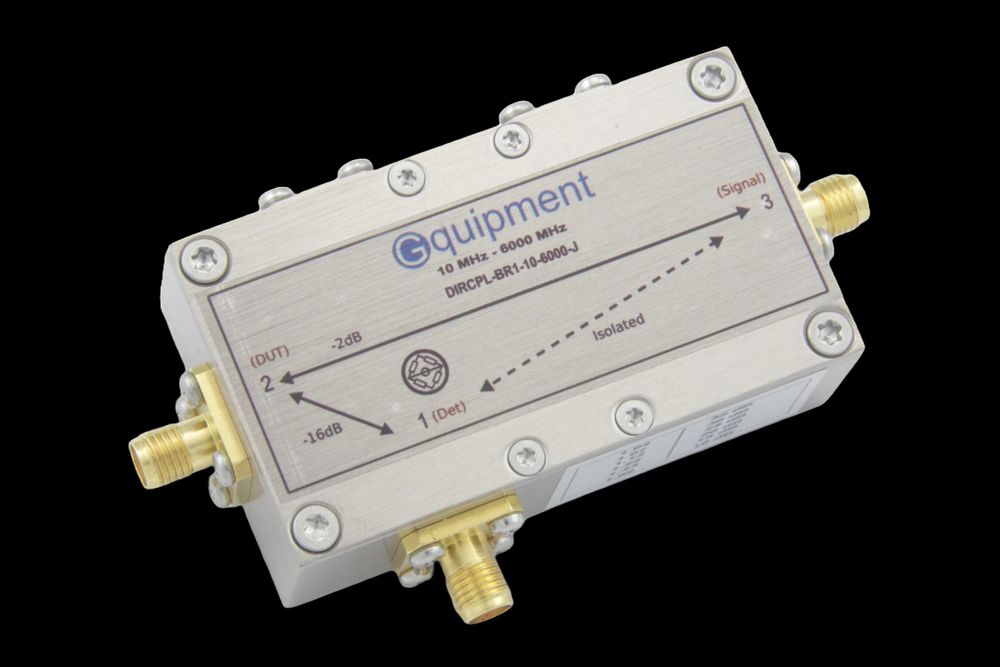

New: Introducing a 10 MHz - 6000 MHz wide band directional coupler (DIRCPL-BR1-16-10-6000). You can find it in the web shop.

Specs: 2 dB insertion loss, 16 dB coupling, -30 dB directivity, 10 - 6000 MHz

www.gquipment.com/28-rf-direct...

#RFDesign #PCB #KiCad

Currently at 10 MHz - 6000 MHz. Will publish more info soon.

At this time, this is my favorite circuit diagram.
#RFDesign #PCB #Electronics #KiCad
